Montaż AstroTrac TT320X-AG - super dokładne śledzenie bez guidowania
Fenomenalna dokładność śledzenia TT320X-AG bez guidingu - zobacz aby uwierzyć. Z łatwością osiągniesz punktowe obrazy gwiazd przy ogniskowych 200mm i dłuższych.

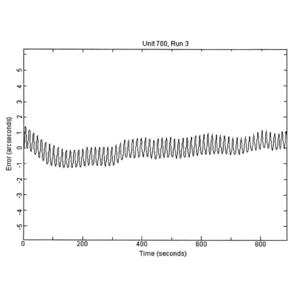

Większość naświetlanych w lustrzankach cyfrowych klatek to ekspozycje około 5-minutowe lub krótsze. TT320X-AG wykazuje typowy błąd prowadzenia ok. 5 sekund łuku peak-to-peak lub mniejszy w czasie 5 minut.
Jesteś zagorzałym astrofotografem? To wyobraź sobie następujący "scenariusz horroru":
Dotarłeś na urlop, niebo przejaśnia się o zmroku, a Droga Mleczna znajduje się w zenicie. A Ty musiałeś zrezygnować z zabrania montażu z powodu jego wagi.
Nie musisz już więcej przeżywać takiego horroru, ponieważ jest montaż AstroTrac - lekki i kompaktowy montaż mobilny.
AstroTrac nie jest montażem podróżnym w tradycyjnym znaczeniu tego słowa. Można go także określić jako montaż z ramieniem stycznym o napędzie segmentowym.
Zalety AstroTrac w skrócie:
AstroTrac jest całkowicie nowatorskim montażem podróżnym z bardzo precyzyjnym mechanizmem śledzącym o okresie 2 godzin. Ma on uniwersalne zastosowanie zarówno w astrofotografii jak i w wizualnych obserwacjach krótkoogniskowymi refraktorami.
Z powodu swojej wagi tylko 1,1 kilograma i wymiarom 425x95x43 mm w stanie złożonym jest nadzwyczaj łatwy w transporcie i można go stosowć wszędzie na całym świecie. AstroTrac oznacza prostszą konstrukcję i szybszą gotowość do pracy. Nasadzić na statyw fotograficzny, ustawić na Gwiazdę Polarną w lunetce biegunowej, nastawić aparat albo teleskop, nacisnąć przycisk "Track" - i gotowe.
Najlepsza jakość wykonania dzięki najwyższej technologii obróbki materiałów. Wrzeciono napędowe oraz silnik zostały wykonane specjalnie dla AstroTrac i gwarantują one dokładność napędu do kilku sekund łuku.
AstroTrac w szczegółach:

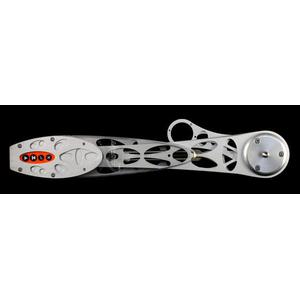

Zasadniczo, AstroTrac składa się z dwóch ramion, z których jedno jest zamocowane na stałe, a drugie jest przesuwane przez wrzeciono w kierunku ramienia nieruchomego. Do górnej części ruchomego ramienia mocuje się aparat, teleskop, itp.
Za ruch napędowy wrzeciona, a tym samym kompensację ruchu obrotowego Ziemi odpowiedzialny jest mały, energooszczędny silnik krokowy, który bezpośrednio napędza wrzeciono. Dzięki temu unika się dodatkowych błędów powodowanych przez pośrednie przekładnie redukcyjne.
Silnik i wrzeciono napędowe są skonstruowane jako jeden zespół, aby zagwarantować minimalny błąd okresowy napędu. Przyrost krokowy wrzeciona wynosi 0,3 sekundy łuku.
Błąd okresowy ślimaka to wartość kilku sekund łuku w okresie kilku minut - idealny przy krótkich czasach naświetlania przy użyciu cyfowych lub analogowych lustrzanek.
Wrzeciono napędowe mieści się w specjalnym, bardzo twardym poliwęglanie (znacznie mniej kruchym niż szkło akrylowe), a rozdzielczość odpowiada tradycyjnemu kołu ślimakowemu o średnicy 60 cm! Wnętrze szkła akrylowego jest podczas pracy oświetlone czerwonymi diodami, dzięki czemu w ciemności zawsze widać, jak długo AstroTrac może jeszcze się prowadzić, zanim wrzeciono osiągnie swój koniec. Jako oś zastosowane zostały precyzyjne łożyska stożkowe.
Większość pojedynczych elementów AstroTrac zostało wykonanych ze specjalnego, wyprodukowanego na bardzo precyzyjnych maszynach CNC, aluminium, używanego do budowy samolotów. Materiał ten jest nadzwyczaj odporny na skręcanie i drgania, a przy tym jest twardy i bardzo lekki. Wszystkie śruby łączące wykonane są ze stali nierdzewnej V2A .
AstroTrac montowany jest na głowicy uchylnej zwykłego statywu poprzez gwint fotograficzny 3/8". Głowica ta w czasie pracy ustawiana jest w nachyleniu i azymucie bieguna niebieskiego. Złącze aparatu to standardowy gwint fotograficzny 1/4". Im stabilniejszy statyw i głowica, tym większe może być obciążenie sprzętem - maksimum do 15 kg!
Dzięki pomysłowej konstrukcji, AstroTrac można stosować zarówno na półkuli północnej jak i południowej.
AstroTrac może być stosowany zarówno na północ jak i na południe od równika ziemskiego poprzez przesunięcie o 180 stopni od swojej pozycji podstawowej w pozycji złożonej w zależności od zastosowania - dla półkuli północnej w stronę przeciwną do ruchu wskazówek zegara, a do zastosowania na południe od równika zgodnie z kierunkiem ruchu wskazówek zegara. W tym przypadku nie powinny być zmieniane ustawienia przełącznika lub kierunek obrotu silnika.
AstroTrac jest przystosowany do podłączenia lunetki biegunowej. Nie znajduje się ona w zestawie.
Jako innowacja, AstroTrac dostarczany jest teraz z magnetycznym uchwytem do lunetki biegunowej. Dzięki niemu można ją w ułamku sekundy podłączyć do AstroTrac, a dzięki trzem silnym magnesom neodymowym utrzymywana jest ona dokładnie równolegle do osi - bez konieczności stosowania śrub zaciskowych. Dodatkowo, dzięki uchwytowi magnetycznemu można nią swobodnie obracać.

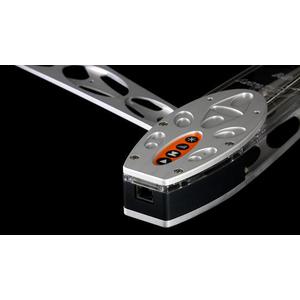

Pełne sterowanie montażem AstroTrac odbywa się za pomocą czterech wbudowanych przycisków znajdujących się w dolnej części ruchomego ramienia. Zarówno przyciski jak również przezroczysta część ramienia są oświetlone pośrednio kolorowymi diodami LED.
Przyciski sterują funkcjami Start i Stop urządzenia AstroTrac, a dodatkowo można regulować jasność oświetlenia LED i głośność sygnałów akustycznych, każde w 5-stopniowym zakresie. AstroTrac jest zasilany prądem stałym o napięciu 12 V. Wejście to standardowe gniazdo typu jack, do którego można podłączyć dowolny mały zasilacz. Kompletny napęd jest bardzo energooszczędny (ok. 250 mA przy 12 V).
Nowa wersja TT320X-AG firmy AstroTrac wyróżnia się w stosunku do poprzedniego modelu TT320 następującami innowacjami technicznymi i ulepszeniami:
- Dodatkowe prędkości napędu śledzącego dla Słońca i Księżyca, oprócz prędkości gwiazdowej. Prędkość śledzenia może być teraz ustawiona na słoneczną i księżycową poprzez proste naciśnięcie przycisku przy włączaniu. Otwiera to dwa całkowice nowe obszary zastosowania, np. do wizualnych i fotograficznych obserwacji prowadzonych za pomocą krótkoogniskowych refraktorów (np. światło popielate Księżyca, wąski sierp Księżyca, plamy słoneczne).
- Port autoguidera! - od teraz możemy sterować naszym montażem AstroTrac poprzez autoguidera. Dokładne prowadzenie montażu staje się proste także w przypadku długich ogniskowych i długich czasów naświetlania. Kompatybilny z ST-4 port pasuje do większości powszechnie stosowanych autoguiderów, jak np. Mammut Lyuba CCD Kamera (21883) lub Orion StarShoot Autoguider (14248).
- Całkowicie przeprojektowany system napędu z ulepszoną dokładnością śledzenia (nawet bez autoguidingu). AstroTrac gwarantuje dokładność 5 sekund łuku (peak-to-peak) w okresie 5 minut. Umożliwia to także zastosowanie dłuższych ogniskowych do fotografowania obiektów głębokiego nieba.
- Nadzwyczajna mobilność: AstroTrac waży tylko 1kg! Nie jest cięższy niż karton mleka i podobnie łatwy w transporcie. W stosunku do poprzedniej wersji, waga konstrukcji szkieletu została wyraźnie zmniejszona.
- Znaczący wzrost nośności. Ładowność TT320 wynosiła 10kg, nowy TT320X-AG ma imponujący udźwig maksymalny 15kg (krótkie konstrukcje).
- Przedłużone ramię lunetki biegunowej ułatwiające ustawianie na biegun.
